Выбор микросхемы.

Автоматическое определение для этих микросхем в программаторе не реализовано. Выбор таких микросхем должен осуществляться вручную.

Особенности работы.

Работа с микросхемами DATA-Flash ведется с использованием технологии универсальных алгоритмов. При необходимости, в параметрах микросхемы можно поменять коды команд для работы с микросхемой, это ячейки $26..$29. При записи микросхем ATMEL (AT45*) используется режим с предварительным стиранием страницы, что позволяет переписать часть микросхемы без общего стирания.

Для микросхем DATA-Flash в окнах адресов (начальный, конечный) на панели управления параметрами микросхемы и в окне сообщений об ошибке выводится не физический адрес, а НОМЕР сектора. Размер сектора зависит от типа микросхемы и может быть равен 264, 528 или 1056 байт. Порядковый номер байта внутри сектора недоступен.

Программатор позволяет считать полностью все данные сектора или только основные (256, 512 или 1024 байта), пропустив служебную область. Для этого в параметрах микросхемы в ячейке $16(число дополнительных байт), нужно установить значение $00. Программировать микросхемы с такими установками не рекомендуется, так как содержимое дополнительной области будет не определено.

Возможные ошибки и методы их устранения.

AT45DBxxx 8-pin корпус. В на старых моделях программаторов, кроме V5.8TU и V5.7T, на 22 выводе панельки отсутствует ключ, который подает питание на эту микросхему. Для работы с такими микросхемами необходимо:

  • или соеденить 22 и 25 выводы панельки;

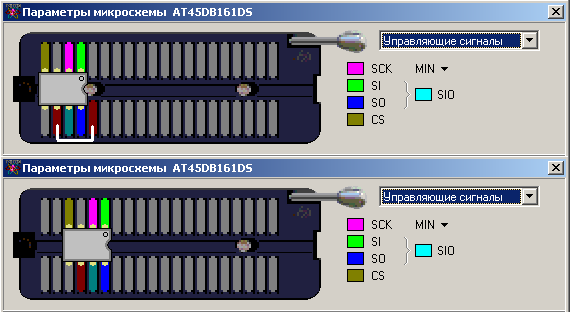

  • или на закладке "Параметры" передвинуть микросхему, как показано на нижнем рисунке.
