Калибровка - проверка ЦАПов и калибровка напряжений. Все программаторы поставляются в откалиброванном и проверенном состоянии. Менять эти настройки НЕ РЕКОМЕНДУЕТСЯ. Программное обеспечение постоянно следит за значениями калибровочных коэффициентов и, в случае сбоя, позволяет восстановить их в заводское состояние.

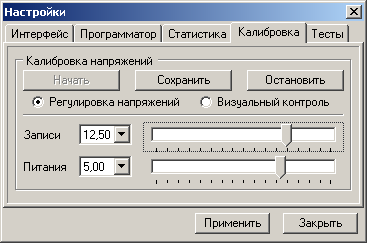

Перед началом теста проверьте отсутствие микросхемы в панельке программатора и нажмите кнопку “Начать”. Загорится красный светодиод, и на выводах панельки появятся указанные напряжения. По окончании теста нажмите кнопку "Сохранить" для записи настроек в программатор, или кнопку "Остановить" для прекращения теста.

Тест Регулировка напряжений позволяет проверить работу умножителей напряжения, цифро-аналоговых преобразователей, схему компенсации напряжения, а также, при необходимости, откалибровать напряжения питания и программирования. Калибровку рекомендуется выполнять при указанных напряжениях питания и записи, и проверять правильность установки во всем диапазоне рабочих напряжений. Все измерения должны проводиться цифровым вольтметром с классом точности не ниже 0,5. Напряжение программирования измеряется между 20(GND) и 17 (или 11) выводами панельки на резисторе 1кОм. Напряжение питания измеряется между 21(GND) и 24 (или 30) выводами панельки на резисторе 1кОм. Из выпадающего списка выбирается нужное значение напряжения и подстраивается с помощью движков. Перемещение между элементами управления осуществляется клавишами "Tab" и "Shift+Tab". Изменение и регулировку напряжений лучше проводить клавишами управления курсором. Для грубой регулировки используются клавиши "PageUp", "PageDown". Сохранение калибровочных значений производится только при установке напряжения записи и питания равными 12,5v и 5,5v.

Программатор обеспечивает диапазон установки напряжения питания от 2v до 6,75v и напряжения программирования от 2v до 16v с шагом 0,25v (при установленном флаге "Повышенная точность установки напряжений" - шаг = 0,125v). Правильно откалиброванный программатор обеспечивает точность установки и стабилизацию напряжений питания и программирования не хуже +/-100mv во всем диапазоне напряжений, при токах нагрузки 0-80mA(для Vpp) и 5-80mA(для Vcc).

Тест Визуальный контроль позволяет с помощью осциллографа визуально проверить работу формирователей фронтов и логических уровней. В этом режиме на всех выводах панельки формируются прямоугольные импульсы с амплитудой, указанной в выпадающем списке "Питание". Период импульсов - около 10mks.
